技術參數：
最高轉速：100 r/min
工作溫度：-30～+121℃
最大壓力：1.1Mpa
適用介質：水

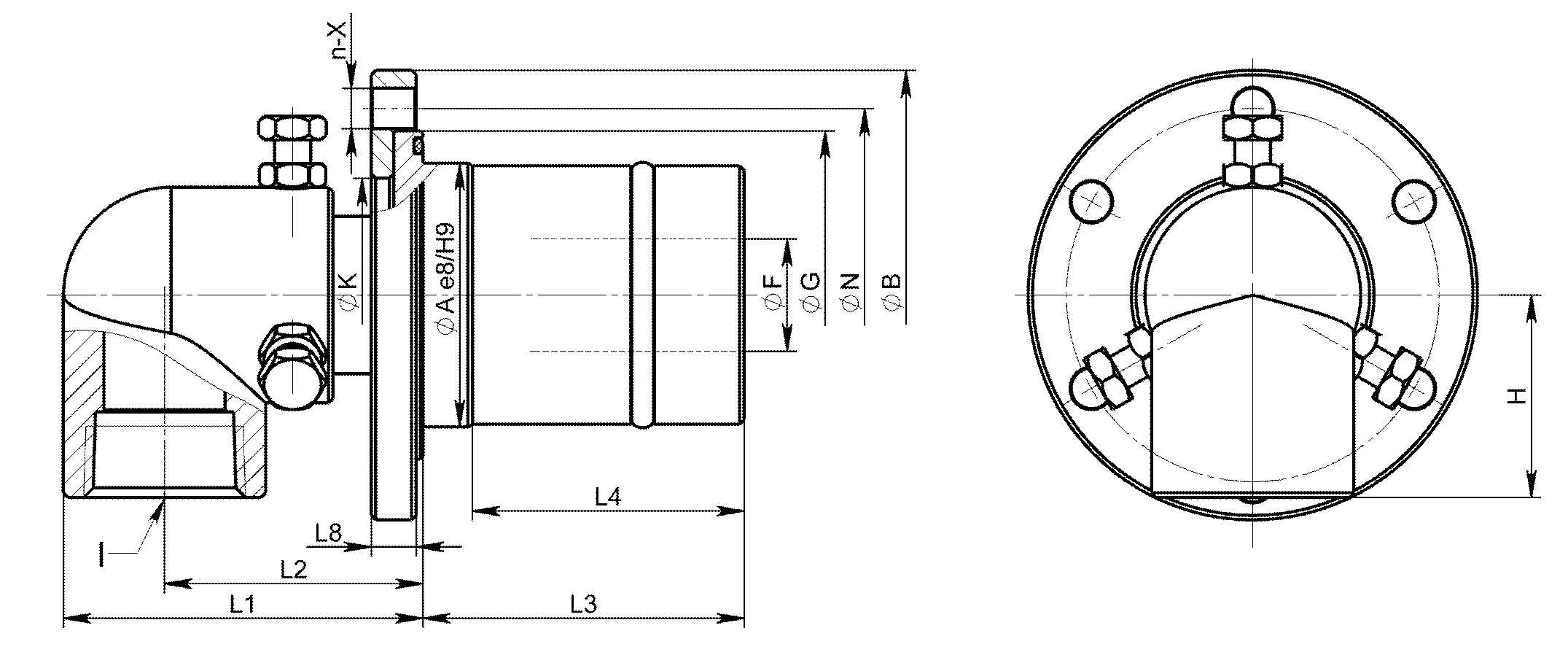

CHM-單向式旋轉接頭

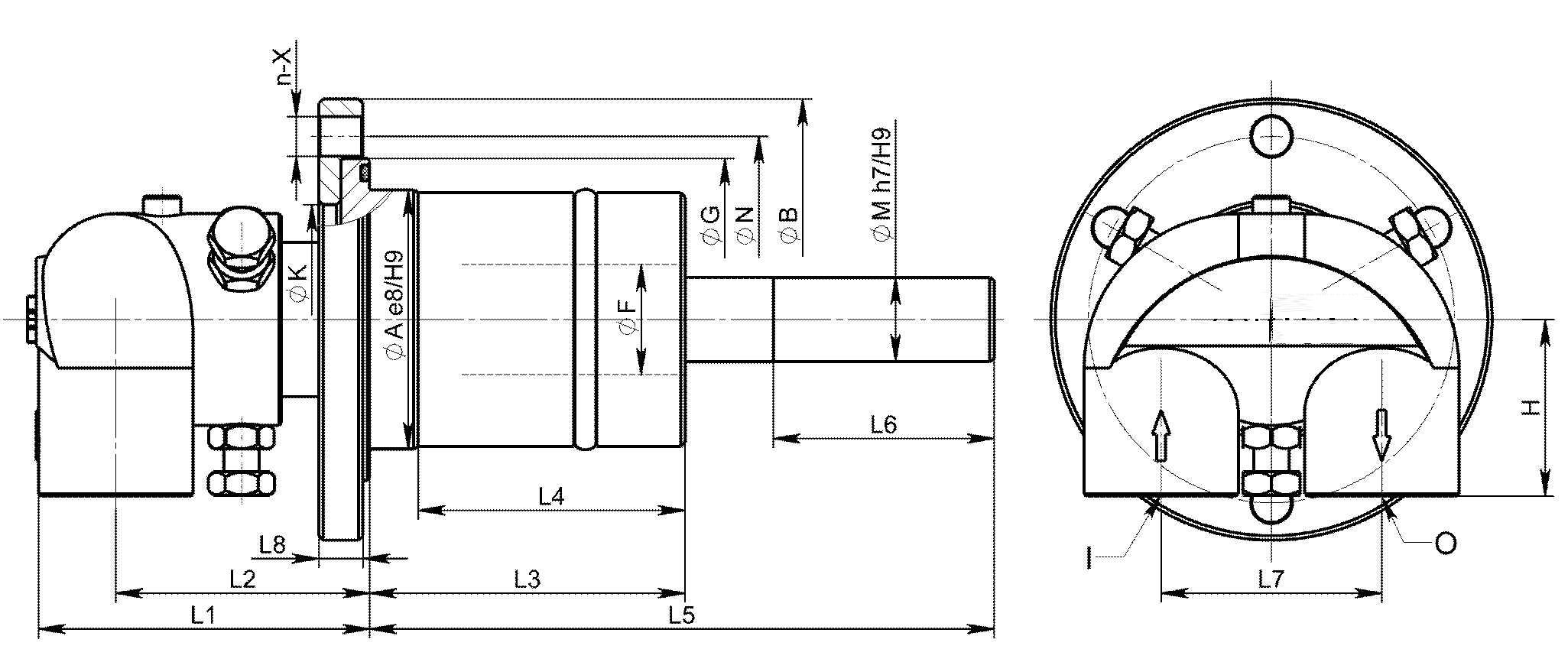

CHD-雙向固定式內管旋轉接頭
| 規(guī)格 | 訂貨編號 | A | I | O | B | N | F | M | n-X | G |
| 020A | CHM020A | 46 | Rc3/4" | / | 90 | 72 | 20 | / | 6-Φ9 | 59 |
| CHD020A-015A | Rc1/2" | Rc1/2" | 13 | |||||||
| 25A | CHM025A | 59 | Rc1" | / | 100 | 83 | 25 | / | 6-Φ9 | 73 |
| CHD025A-020A | Rc3/4" | Rc3/4" | 19 | |||||||
| 40A | CHM040A | 71 | Rc1-1/2" | / | 120 | 100 | 38 | / | 6-Φ9 | 86 |
| CHD040A-025A | Rc1" | Rc1" | 28.6 |
| 規(guī)格 | 訂貨編號 | K | H | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 |
| 020A | CHM020A | 42 | 45 | 70.5 | 53 | 58.5 | 48.5 | / | / | / | 10 |
| CHD020A-015A | 40 | 72 | 53 | 109 | 50 | 50 | |||||
| 25A | CHM025A | 52 | 45 | 80 | 57.5 | 71.5 | 61.5 | / | / | / | |
| CHD025A-020A | 40 | 75.5 | 57.5 | 141.5 | 50 | 50 | |||||
| 40A | CHM040A | 70 | 50 | 101 | 71 | 73.5 | 63.5 | / | / | / | |
| CHD040A-025A | 43 | 99 | 71 | 135 | 50 | 64 |
